Что такое насос диафрагмы?

Насос диафрагмы - это насос с положительным смещением, который использует гибкую диафрагму для транспортировки жидкостей. Его основная особенность состоит в том, что транспортная среда полностью изолирована от механизма привода с помощью диафрагмы, и она подходит для обработки коррозии, высокой смешной или частичной, содержащей среды. Ниже приведено подробное введение:

Рабочий принцип
Диафрагма возвращает движение:
Диафрагма управляется пневматическим, гидравлическим, механическим или электрическим приводом для взаимности в камере насоса. Когда диафрагма сжимается внутрь, объем полости увеличивается, образуя отрицательное давление, чтобы вдыхать жидкость; Когда он расширяется наружу, полость сжимается, чтобы разряжать жидкость.

Односторонний клапан управляет направлением потока:
Односторонний клапан (шаровой клапан или клапан клапанов) установлен на входе и выходе, чтобы обеспечить односторонний поток жидкости и предотвратить обратный поток.

Основные типы

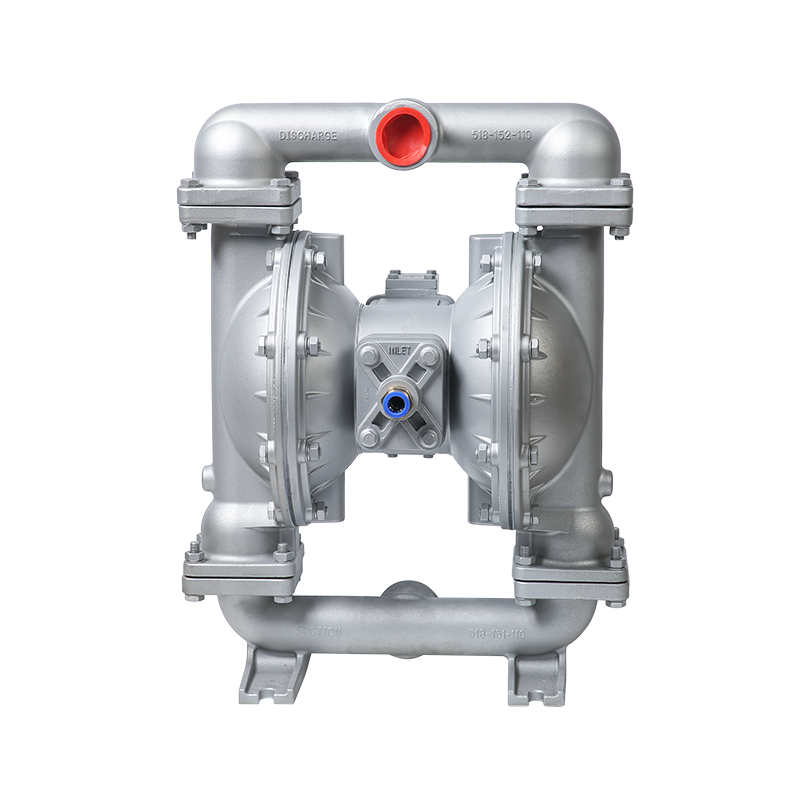

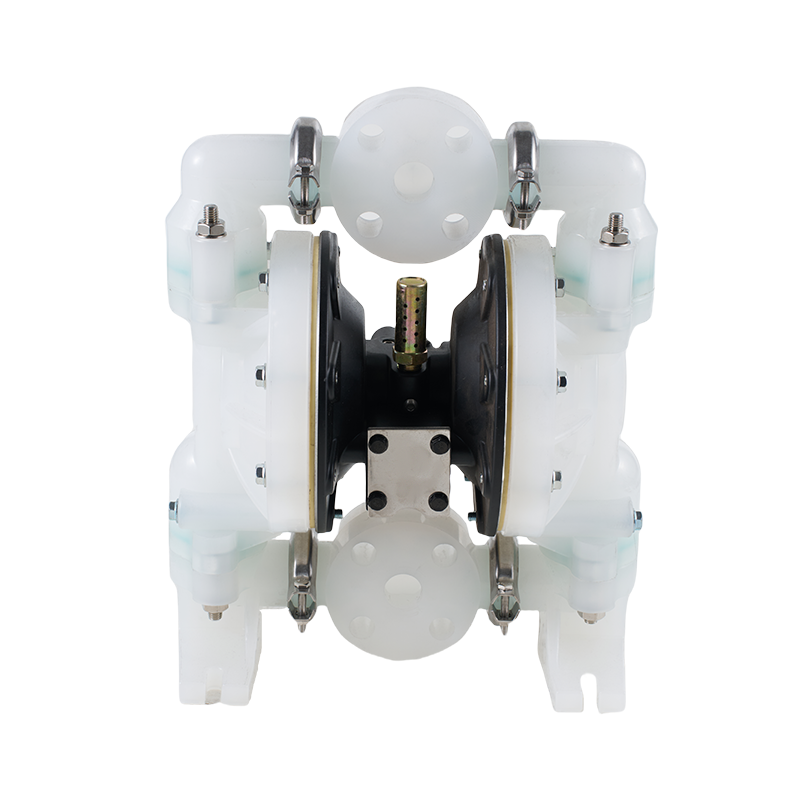

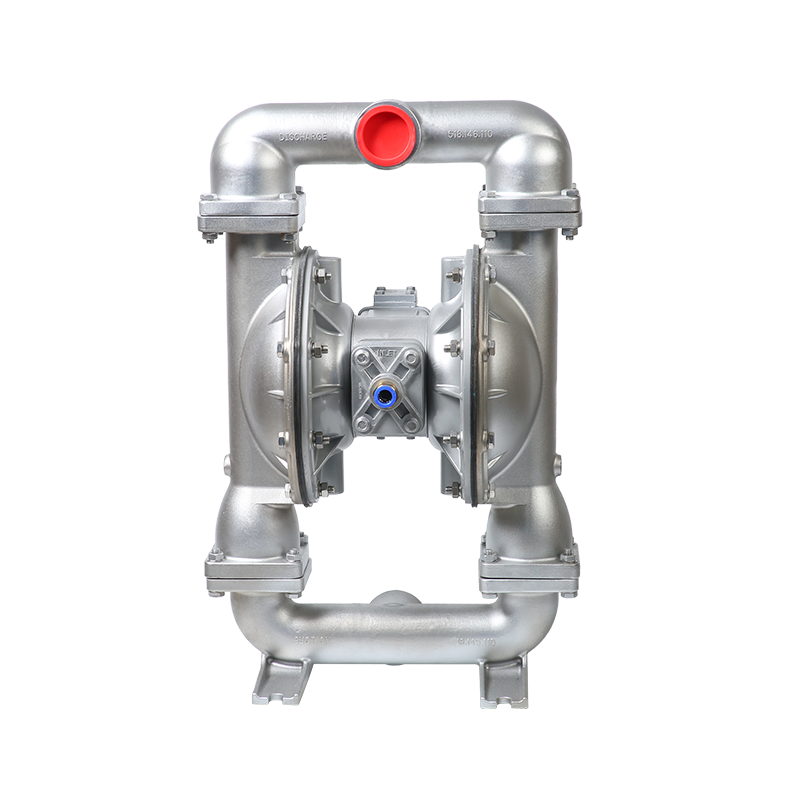

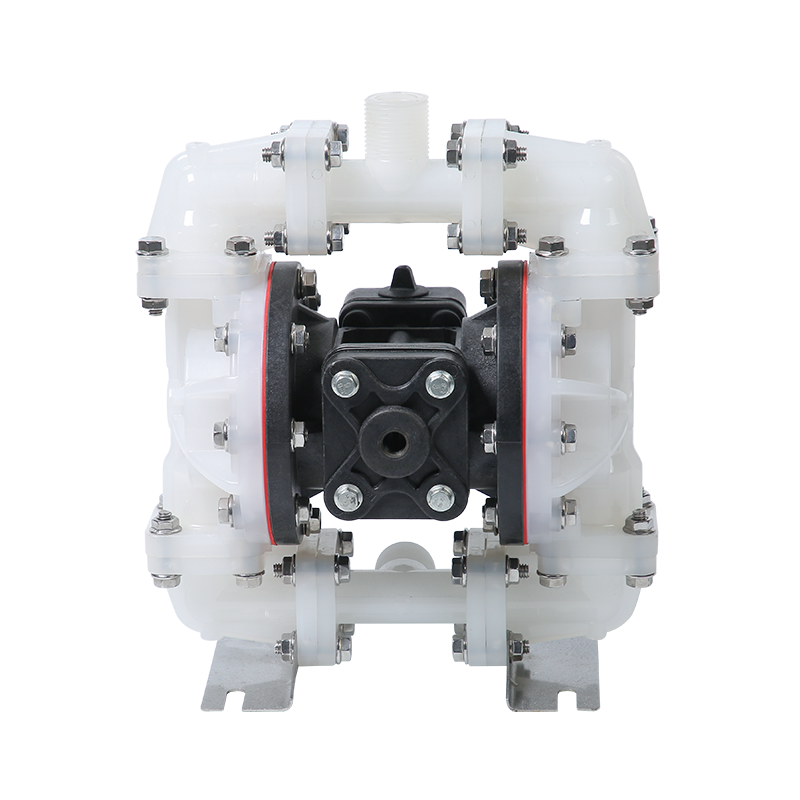

Пневматический насос диафрагмы

Режим привода: сжатый воздух толкает диафрагму, электричество не требуется, взрывоопасно и может запускать сухой.

Преимущества: простая структура, высокая безопасность, подходящие для легковоспламеняющихся и взрывных сред.

Электрический насос диафрагмы

Режим привода: двигатель управляет диафрагмой через механизм стержня, подключающий коленчащий подключение, который подходит для стабильных требований к потоку.

Гидравлический насос диафрагмы

Режим привода: гидравлическое масло толкает диафрагму с более высоким давлением, часто используемым для транспортировки точности высокого давления (например, химических процессов).

Основные особенности
Без утечка конструкция: диафрагма изолирует среду и компоненты приводящих, чтобы избежать проблем с утечкой герметизации.

Способность к самооплате: возможно сухое всасывание (не нужно заполнить насос), а диапазон всасывания может достигать 5-6 метров.

Устойчивость к коррозии/износу: диафрагма и материалы для тела насоса являются дополнительными (например, PTFE, резиновый, металл), подходящие для высоко коррозийных или твердых частиц, содержащих среды.

Регуляция потока: скорость потока регулируется давлением или скоростью воздуха, а пульсация меньше других насосов с положительным смещением.

Области применения
Химическая промышленность: передача коррозийных жидкостей, таких как кислоты, щелочи и растворители.

Еда/фармацевтические препараты: санитарная конструкция, обработка высокой точки зрения или чувствительных жидкостей.

Майнинг/защита окружающей среды: обработка суспензий, содержащих осадок и абразивные частицы.

Ядерная промышленность: безопасная транспортировка радиоактивных СМИ.

Преимущества и недостатки
Преимущества: хорошее герметизация, простое обслуживание, сильная адаптация и может работать.

Недостатки: диафрагма подвержена воздействию усталости (необходимо регулярно заменять), а выходная пульсация велика (может быть облегчена путем добавления пульсационного демпфера).

Ключевые параметры для выбора
Поток и давление: выберите в соответствии с условиями работы.

Материал диафрагмы: резина, PTFE или металл выбираются в соответствии с характеристиками среды.

Тип клапана: шаровой клапан подходит для гранулированных средств, а клапан клапанов подходит для жидкостей с высокой вязкой.

Насосы диафрагмы - это выбор для специальных условий труда из -за их безопасности и адаптивности, особенно в ситуациях, когда требуется нулевая утечка.
